ovo je AMZ028W06-1S14MR – u osnovi, to je kompaktna jedinica sve-u-jednom koja kombinira HMI sa zaslonom osjetljivim na dodir i PLC kompatibilan s Mitsubishi u jednom uređaju. Savršeno za uske prostore.

Dobivate 2,8-inčni zaslon u boji osjetljiv na dodir sprijeda, a radi na 24V DC. Ispod haube ima 32-bitni industrijski CPU,8 digitalnih ulaza i 6 relejnih izlaza - svi potpuno izolirani radi sigurnosti.

Napravljen je izdržljiv za tvornice: podnosi temperature od -10 stupnjeva do 50 stupnjeva , uklanja vibracije i obrađuje PLC upute za manje od 0,6 mikrosekundi. Oh, čak ima i brzi brojač koji može pratiti pulseve do 60.000 puta u sekundi.

Programiranje je jednostavno: koristite Mitsubishi GX Works softver za PLC logiku i njihov HMIStudio alat za dizajniranje sučelja zaslona osjetljivog na dodir. Trebate ažurirati program? Samo ubacite SD karticu.

Zaključak: Ako trebate industrijski-kontroler-koji štedi prostor s ugrađenim-zaslonom koji 'govori' Mitsubishi PLC kod – to je to.

1.Srž proizvoda:

Model:AMZ028W06-1S14MR (i varijanta AMZ028W06-1S16MT).
Vrsta: PLC/HMI sve-u-jedinici (Golden Seal sve-u-jednom).
Zaslon:2,8-inčni TFT LCD, rezolucija 320x240, 65536 boja, svjetlina 250 cd/m², otporan na dodir.
PLC kompatibilnost: Kompatibilan sa softverom za programiranje PLC-a serije Mitsubishi FX1S (GX Developer, GX Works2).

2.Specifikacije hardvera:

CPU:96MHz M0.
Memorija:16MB SPI NI Flash.
Napajanje: DC 24V (nazivna snaga: 2,2 W).

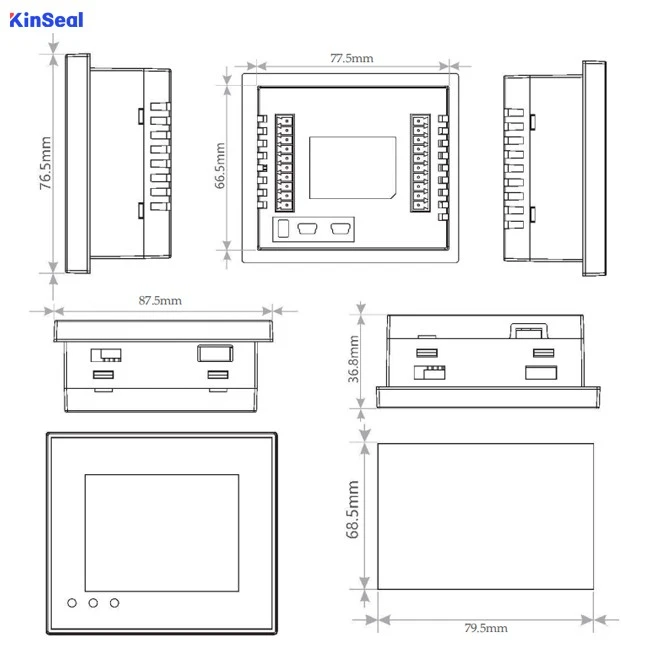

Dimenzije: 87,5 mm (Š) x 76,5 mm (V) x 36,8 mm (D).
Veličina otvora:79,5 mm x 68,5 mm.
Težina: 200g (bez terminala).

3. I/O mogućnosti:

Unosi:8 bodova (X0-X7).
Izlazi:
AMZ028W06-1S14MR: 6 relejnih izlaza (Y0-Y5).
AMZ028W06-1S16MT: 8 tranzistorskih izlaza (Y0-Y7).
Brojač-brzine:
1 dvosmjerni dvostruki ulaz za brojanje.
Mogućnost hvatanja impulsa do 60kHz (jednofazni) / 30kHz (2-fazni) / itd. (pogledajte odjeljak 8).
Specifični brojači (C235-C255) dodijeljeni ulazima X0-X7.
Ukupno agregatno ograničenje frekvencije: 60kHz.
-Pulsni izlazi velike brzine (samo model s tranzistorskim izlazom):2 točke (Y0, Y1), do 100kHz.

4. Performanse PLC-a:

Kapacitet programa: 2000 koraka (EEPROM, nepromjenjiv).
Brzina obrade:Osnovne upute 0,55~0,7μs.
Elementi pamćenja:
Pomoćni releji: M0-M511 (opći, retencijski, specijalni).
Registri podataka: D0-D255 (Opći, Retentivni, Posebni).
Tajmeri: 100 ms (T0-T62), 10 ms (T32-T62 ako je M8028 UKLJUČEN), 1 ms (T63).
Brojači: 16-bitni inkrementalni (C0-C31), 32-bitni brzi dvosmjerni (C235-C255).
Stanja, pokazivači itd.
Upute: Podržava širok raspon uključujući CJ, CALL, CMP, MOV, ADD, SUB, MUL, DIV, AND, OR, HSCS, PLSY, PWM, PLSR, DRVI, DRVA, PID itd. (Pogledajte odjeljak 9).

5. Ključne značajke:

PLC i HMI integrirani u jednu kompaktnu jedinicu.
Funkcionalnost logičke kontrole.
Podržava SD karticu za preuzimanje konfiguracijskog programa.
Potpuno opto{0}}izolirani I/O.
32-bitni CPU industrijske razine, prikladan za okruženja s visokim EMI.
Power-down hold za određene registre (M, C, T, D).
Ugrađen-sat stvarnog vremena (RTC)-(za sat je potrebna baterija).
Montaža: Dva gornja i dva donja nosača.

6. HMI razvoj:

Softver: HMIStudio (potpuni kineski softver za uređivanje).
Mogućnosti: Bogato grafičko uređivanje (fontovi, slike, dinamička grafika), širok raspon kontrola (gumbi, indikatori, numerički unos/zasloni, grafikoni, dijagrami, alarmi, recepti, bar kodovi, itd.), više-jezična podrška, bilježenje podataka, makro upute, online/offline simulacija.
Protokoli:Podržava komunikaciju s različitim PLC-ovima (Mitsubishi, Siemens, Omron, Delta, Modbus, itd.).

7. Specifikacije zaštite okoliša:

Radna temperatura:-10 stupnjeva ~ 50 stupnjeva.
Temperatura skladištenja:-20 stupnjeva ~ 70 stupnjeva.
Vlažnost: 10~90% RH (bez -kondenzacije).
Vibracija: 10-25 Hz (smjerovi X,Y,Z, 2g/30 min).
Hlađenje: Prirodno{0}}zračno hlađenje.

8. Električno sučelje (priključni blokovi):

Definirano ožičenje za ulaze (24V, 0V, X0-X7) i izlaze (Zajednički CO/C1, Y0-Y5/Y7). Relejni izlaz (MR) koristi suhe kontakte. Tranzistorski izlaz (MT) je NPN tipa. (Pogledajte odjeljke 7.1 i 7.2 za točan raspored terminala).

Ključni naglasci izneseni u razgovoru:
✅ Sve{0}}u-jednom HMI+PLC
✅Mitsubishi FX1S kompatibilan
✅ 8 ulaza / 6 relejnih izlaza
✅ 2.8" ekran osjetljiv na dodir
✅ Industrijska izdržljivost (-10 stupnjeva ~ 50 stupnjeva)
✅ Plug{0}}and-play ažuriranja SD kartice
